Als elastische kerncomponent van het railbevestigingssysteem zijn internationale elastische clips voor spoorwegen gestandaardiseerd rond vier kerndimensies: materialen, prestaties, testen en toepassing. Het algemene raamwerk presenteert een structuur van "internationaal geaccepteerde standaarden die voorop lopen, regionale standaarden die details verschaffen, en nationale standaarden die zich aanpassen aan verschillende situaties." Hun kernfunctie is het reguleren van het ontwerp, de productie, het testen en het gebruik van elastische clips, waardoor de uitwisselbaarheid, veiligheid en duurzaamheid in verschillende landen en spoorlijnen wordt gegarandeerd, voor verschillende spoorwegscenario's, waaronder conventioneel, zwaar- vervoer en hoge- hogesnelheidstreinen. Momenteel zijn de internationale normen voor elastische clips voor spoorwegen hoofdzakelijk onderverdeeld in drie categorieën: internationaal aanvaarde normen, regionaal uniforme normen en normen die specifiek zijn voor grote landen. Deze standaarden vullen elkaar aan, elk met hun eigen focus, en vormen samen een compleet internationaal standaardsysteem.
1. Normen die verband houden met de Internationale Organisatie voor Standaardisatie (ISO).
1. Normen die verband houden met de Internationale Organisatie voor Standaardisatie (ISO).
De kernfocus ligt op het testen van materialen van elastische strips en het testen van bevestigingssystemen, wat de basis vormt voor de wereldwijde productie en testen van elastische strips. Omvat voornamelijk:
- ISO 22074-serie: 'Spoorwegtoepassingen-Tracks-Testmethoden voor bevestigingssystemen' verduidelijkt de testprocedures en beoordelingsnormen voor belangrijke indicatoren zoals klemdruk, liftstijfheid, levensduur tegen vermoeiing en isolatieprestaties. Het is de belangrijkste algemene specificatie voor de verificatie van clipprestaties.
- ISO 5948: "Spring Steel Testing Standard" bepaalt de chemische samenstelling, mechanische eigenschappen, metallografische structuur en andere vereisten van het verenstaal dat wordt gebruikt voor veerstaven, en biedt een uniforme norm voor de materiaalkeuze van veerstaven.
Producten Beschrijving
2. Relevante normen van de International Union of Railways (UIC) Deze normen zijn specifiek ontworpen voor spoorcomponenten en voldoen beter aan de feitelijke operationele behoeften van de spoorwegen en dienen als kernbasis voor internationale spoorwegsamenwerking. Deze omvatten voornamelijk: - UIC 860-serie: "Algemene technische voorwaarden voor railbevestigingsmiddelen", die de ontwerpprincipes, maattoleranties, oppervlaktebehandeling en installatievereisten van elastische clips omvat, en de compatibiliteitsvereisten tussen elastische clips en rails en ijzeren kussentjes verduidelijkt, en van toepassing is op verschillende internationale spoorlijnen.. - UIC 712-3: "Specificatie voor vermoeiingstests van railbevestigingsmiddelen" richt zich op de testmethode voor de levensduur van elastische clips, waarbij wordt vereist dat de elastische clips vertonen geen scheuren of defecten onder specifieke cyclische belastingen om operationele betrouwbaarheid te garanderen.
3. Europese normen (EN)
De spoorwegnetwerken in de Europese landen zijn sterk met elkaar verbonden en kennen een hoge uniformiteit. De kernnormen zijn gelijkwaardig aan het overnemen of verfijnen van internationale normen en zijn van toepassing op Europese landen en landen die Europese spoortypen adopteren. Omvat voornamelijk:
- EN 13481-serie: "Spoorwegtoepassingen-Spoorrails-Prestatie-eisen voor bevestigingssystemen" is de kernnorm voor Europese clips en is onderverdeeld in drie delen: Deel 1 (algemene vereisten), Deel 2 (railbevestigingsmiddelen met ballast, ter verduidelijking van de prestatie-indicatoren van veelgebruikte modellen zoals Klasse C-clips) en Deel 3 (ballastloze railbevestigingsmiddelen, geschikt voor hoge- spoorrails en zware-lijnen).
- Ondersteunende normen: Duitse DIN-norm (DIN 17221 "Spring Steel Specification", DIN EN 13481, gelijkwaardig aan de Europese norm), Britse BS-norm (BS EN 13481, gelijkwaardig aan de Europese norm), die het productieproces en de testdetails verder verfijnt.
4. Noord-Amerikaanse standaard Met de Amerikaanse en Canadese spoorwegen als kern, past deze zich aan de lijnkarakteristieken van zware ladingen en grote aslasten in Noord-Amerika aan. De normen zijn gericht op bruikbaarheid en duurzaamheid. Omvatten voornamelijk: - AREMA-normen (American Railway Engineering and Maintenance Association): Hoofdstuk 3 "Track Structure" van de "Railway Engineering Manual" verduidelijkt de knikdruk, levensduur tegen vermoeiing en materiaalvereisten van de elastische staven. AISI 6150 verenstaal wordt algemeen gebruikt en bepaalt dat de knikdruk van de elastische staven 10-15 kN moet bereiken, en dat de levensduur tegen vermoeiing niet minder mag zijn dan 3×10⁶ keer. - ASTM-normen: ASTM A232 "Spring Steel Specification" en ASTM E466 "Fatigue Test Method" bieden technische ondersteuning voor het testen van veermateriaal en prestatietests, en worden gebruikt in combinatie met AREMA-normen. ### 3. Specifieke normen voor het belangrijkste land- (aangepast aan nationale omstandigheden, onderscheidende kenmerken) Elk land combineert zijn eigen spoorwegexploitatiekenmerken (zoals hoge-snelheid per spoor, zware asbelasting, specificaties van het spoortype) en formuleert zijn eigen normen op basis van internationale en regionale normen om de technische vereisten en modelspecificaties van veelgebruikte elastische staven in het land te verduidelijken om ervoor te zorgen dat het voldoet aan de behoeften van zijn eigen lijnen.

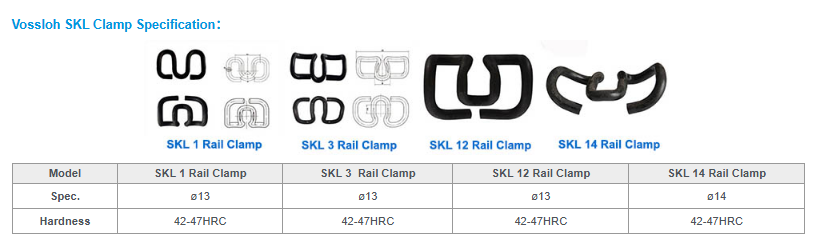

5. Duitse norm (Vossloh-systeemondersteuning) Op basis van het Duitse Vossloh-bevestigingssysteem is een exclusieve elastische stripstandaard ontwikkeld, met klikdrukgradatie, die geschikt is voor spoorlijnen in Europese landen en vele landen over de hele wereld: - Kernnormen: EN 10089 (Spring Steel Specification), DIN 17221, verduidelijken de technische vereisten voor veerstaven uit de SKL-serie (SKL 12/15/18), waaronder SKL 15 veerstaven hebben een knikdruk van 15 kN, geschikt voor UIC60-rails, en zijn de meest gebruikte. 6. Britse standaard (ondersteuning van het Pandrol-systeem). Het Britse Pandrol-bevestigingssysteem is gericht op zware- vereisten voor snelle installatie. De kernnorm is BS EN 13481. De aanbevolen clips omvatten de PR-serie (hoge knikdruk, geschikt voor zware-spoorwegen), het Fast Clip-systeem (voor-gemonteerde clips, ter ondersteuning van gemechaniseerde installatie) en Nabla-clips (blad-vormig ontwerp, geschikt voor specifieke ijzeren steunplaten).
7. Normen voor andere landen/regio's - Japan: JIS E 1115 "Track Fastener Standard", met de E-type clipserie, geschikt voor de Japanse smalspoor- en Shinkansen hoge-snelheidsspoorlijnen, gericht op lichtgewicht en elastische aanpassing. - Rusland: GOST 31385 "Technical Terms for Railway Fasteners", aangepast aan Russische breedspoorlijnen, verduidelijkt het materiaal, de afmetingen en anti-corrosie-eisen van elastische strips, en is afgestemd op Russische standaardrails en ijzeren steunplaten. - Australië: AS 1085.14 "Track Fastener Standard", aangepast aan de Australische zware- spoorwegen, stelt hogere eisen aan de levensduur en corrosieweerstand van elastische staven.
8. Chinese normen (TB/T-serie)
Door zich aan te passen aan de gedifferentieerde behoeften van de conventionele, hoge{0}}hogesnelheids- en zware- spoorwegen in China is een compleet elastisch spoorwegstandaardsysteem gevormd, waarvan de kern bestaat uit:
- TB/T 3065-serie: Spoorwegbevestigingsveren (nieuwste versie TB/T 3065-2020), die betrekking hebben op veelgebruikte veren zoals Type I, Type II en Type III, en die de bevestigingskracht, veerweg en materiaalvereisten specificeren voor verschillende veren (gewoonlijk 60Si2MnA en 60Si2CrA verenstaal).
- TB/T 3395.3-2015: Speciale norm voor elastische clips voor hoge- spoorlijnen, die hogere eisen stelt aan de elasticiteit, levensduur en isolatieprestaties van ballastloze elastische spoorklemmen, en is geschikt voor hogesnelheidsspoorlijnen met snelheden van 350 km/u en hoger.
In de praktijk geven veel spoorwegprojecten prioriteit aan UIC- en EN-normen om grensoverschrijdende compatibiliteit te garanderen. Nationale normen bieden aanvullende richtlijnen voor specifieke operationele omstandigheden. Over het geheel genomen omvat de standaardisatie van elastische clips materiaalkeuze, structureel ontwerp en vermoeiingsprestaties, waardoor een solide basis wordt geboden voor veilige en betrouwbare spoorwegactiviteiten wereldwijd.
